 Добавлено: Пт Фев 28, 2014 9:13 Заголовок сообщения: |
 |
|
| marcis писал(а): | Возникла проблема при формировании ведомости расхода стали через команду ТСМ. Если в настройках ВетКада поставить галочку "Запятая в качестве разделителя", то в ведомости расхода стали массы профилей считаются до целых кг. Все что после запятой обнуляется. При разделителе "точка" - все в порядке. Акады 2007х32, 2012х32.
А у нас на работе новые веяния - в качестве разделителя только запятая! |
Установлена версия 3.9(R4) ? Не смог у себя воспроизвести проблему.
|
|
| Вернуться к началу |
|
 |
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Пт Фев 28, 2014 10:33 Заголовок сообщения: |
|
|
| VetalBY писал(а): | | Установлена версия 3.9(R4) ? Не смог у себя воспроизвести проблему. |
Да, версия последняя. Возможно, надо сохранить настройки, а потом повторить установку позиции, вставку спецификации и выборку для ведомости расхода стали из строк спецификации...
Кстати, если для вед. расхода стали брать позиции, то масса выбирается правильно. Возможно, это выход из этой ситуации? Только будут небольшие расхождения при подсчете массы арматуры (не будет работать функция "брать массу(не длину)").
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Пт Фев 28, 2014 14:21 Заголовок сообщения: |
|
|
| marcis писал(а): |
Да, версия последняя. Возможно, надо сохранить настройки, а потом повторить установку позиции, вставку спецификации и выборку для ведомости расхода стали из строк спецификации...
Кстати, если для вед. расхода стали брать позиции, то масса выбирается правильно. Возможно, это выход из этой ситуации? Только будут небольшие расхождения при подсчете массы арматуры (не будет работать функция "брать массу(не длину)"). |
К сожалению, так и не смог воспроизвести, правда я смотрел на последней версии, которую только что выложил для тестов
http://vetcad.ru/vetcad_forum/viewtopic.php?t=289
Если будет возможность, попробуйте на ней. Если проблема есть, буду копать ещё.
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Пт Фев 28, 2014 23:28 Заголовок сообщения: |
|
|
| VetalBY писал(а): | К сожалению, так и не смог воспроизвести, правда я смотрел на последней версии, которую только что выложил для тестов
http://vetcad.ru/vetcad_forum/viewtopic.php?t=289
Если будет возможность, попробуйте на ней. Если проблема есть, буду копать ещё. |
После установки обновления проблема исчезла. Правда, попробовать новшества не успел...
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Пт Мар 21, 2014 14:59 Заголовок сообщения: |
|
|
При формировании ведомости расхода стали командой ТСМ заметил следующее:
- В одной позиции была забита закладная деталь из папки VET, в составе которой есть листовая сталь -6.
- В другой позиции та же самая шестерка из базы данных, файл "Листы".
Была сформирована спецификация КЖ, а на ее основе - ведомость расхода стали.
В результате эти две шестерки не просуммировались, а записались отдельными столбцами. Хотя ГОСТ, номер профиля и марка стали у них одинаковые.
Это ошибка или так заложено в программе?
| Description: |
|
Download |
| Filename: |
Rashod stali.rar |
| Filesize: |
18.89 KB |
| Downloaded: |
781 Time(s) |
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Сб Мар 22, 2014 22:55 Заголовок сообщения: |
|
|
| marcis писал(а): | При формировании ведомости расхода стали командой ТСМ заметил следующее:
- В одной позиции была забита закладная деталь из папки VET, в составе которой есть листовая сталь -6.
- В другой позиции та же самая шестерка из базы данных, файл "Листы".
Была сформирована спецификация КЖ, а на ее основе - ведомость расхода стали.
В результате эти две шестерки не просуммировались, а записались отдельными столбцами. Хотя ГОСТ, номер профиля и марка стали у них одинаковые.
Это ошибка или так заложено в программе? |
Проверьте пожалуйста, действительно ли ГОСТы одинаковы? Например, может быть в одном случае буква О в слове ГОСТ русская, в другом - английская. Хотя это вроде проверяется программой, но все- таки. Если одинаковы, нужен файл примера dwg и vet.
PS: и сталь тоже
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Вс Мар 23, 2014 3:09 Заголовок сообщения: |
|
|
| VetalBY писал(а): |
Проверьте пожалуйста, действительно ли ГОСТы одинаковы? Например, может быть в одном случае буква О в слове ГОСТ русская, в другом - английская. Хотя это вроде проверяется программой, но все- таки. Если одинаковы, нужен файл примера dwg и vet.
PS: и сталь тоже |
В папке VET марка стали оказалась с английской буквой "С". После исправления ГОСТы и марки стали объединились, но листы-шестерки по-прежнему записались раздельно.
Если ведомость расхода стали формировать по-старинке через команду заполнения спецификаций, то программа суммирует эти два числа.
Кстати, команда ТСМ почему-то игнорирует звездочки после ГОСТов.
| Description: |
|
Download |
| Filename: |
rashod stali.rar |
| Filesize: |
22.65 KB |
| Downloaded: |
747 Time(s) |
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Пн Апр 07, 2014 17:03 Заголовок сообщения: |
|
|
| marcis писал(а): |
В папке VET марка стали оказалась с английской буквой "С". После исправления ГОСТы и марки стали объединились, но листы-шестерки по-прежнему записались раздельно.
Если ведомость расхода стали формировать по-старинке через команду заполнения спецификаций, то программа суммирует эти два числа.
Кстати, команда ТСМ почему-то игнорирует звездочки после ГОСТов. |
Здесь http://vetcad.ru/vetcad_forum/viewtopic.php?p=3317#3317 выложил обновление, вроде устранил эту проблему. Также добавил проверку на английскую букву "С".
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Ср Апр 09, 2014 21:13 Заголовок сообщения: |
|
|
После установки обновления повторил установку позиций со сталью шестеркой. Сформировал ведомость расхода стали.
Вариант 1 сформирован командой ТСМ из строк спецификаций. Шестерка записана одним столбцом, но результат неверный.
Вариант 2 сформирован из позиций. Здесь все правильно.
| Description: |
|
Download |
| Filename: |
rashod_2.rar |
| Filesize: |
26.97 KB |
| Downloaded: |
795 Time(s) |
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Ср Апр 09, 2014 21:33 Заголовок сообщения: |
|
|
Нашел причину ошибки раздельной записи листовой стали в ведомость расхода стали.
Закладные детали в папке "Серия 1.400-15 вып.0.vet" (поставлялась в составе ВетКада) записаны в формате:
МН 101-1
/C235
ГОСТ 19903-74*
-6
0.3
/A-III
ГОСТ 5781-82*
%%c8
0.3
/
Я переписал вторую строчку в виде: "/С235 ГОСТ 27772-88*" и все стало считаться нормально. Работает с обновлением от 28 февраля.
Видимо, старый формат записи для выборки расхода стали через команду "спецификация" проходил, а через команду "ТСМ" не срабатывал.
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Чт Апр 10, 2014 10:43 Заголовок сообщения: |
|
|
| marcis писал(а): | Нашел причину ошибки раздельной записи листовой стали в ведомость расхода стали.
Закладные детали в папке "Серия 1.400-15 вып.0.vet" (поставлялась в составе ВетКада) записаны в формате:
МН 101-1
/C235
ГОСТ 19903-74*
-6
0.3
/A-III
ГОСТ 5781-82*
%%c8
0.3
/
Я переписал вторую строчку в виде: "/С235 ГОСТ 27772-88*" и все стало считаться нормально. Работает с обновлением от 28 февраля.
Видимо, старый формат записи для выборки расхода стали через команду "спецификация" проходил, а через команду "ТСМ" не срабатывал. |
Да, я в курсе, и эту проблему я вроде как обошел, чтоб базы не править и работало в любом случае, как и "старая" выборка. Правда при этом наломал немного дров, сейчас надеюсь все наладилось.
Спасибо за тест
http://vetcad.ru/vetcad_forum/viewtopic.php?p=3331#3331
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Чт Апр 10, 2014 20:03 Заголовок сообщения: |
|
|
| VetalBY писал(а): | Да, я в курсе, и эту проблему я вроде как обошел, чтоб базы не править и работало в любом случае, как и "старая" выборка. Правда при этом наломал немного дров, сейчас надеюсь все наладилось.
Спасибо за тест
http://vetcad.ru/vetcad_forum/viewtopic.php?p=3331#3331 |
Да. спасибо! Теперь все нормально.
Виталий, похоже обновленная ведомость элементов (моя просьба в этой теме от 16,07,13) в этом релизе опять не появится?
Ведомость КМД понадобится не каждому, а ведомость элементов фигурирует почти в каждом чертеже...
|
|
| Вернуться к началу |
|
|
BadBoy
Зарегистрирован: 15.04.2012
Сообщения: 23
|
| Добавлено: Вт Апр 29, 2014 9:34 Заголовок сообщения: |
|
|
Здравствуйте. на предприятии (конструкции ЖБ) решили считать расход всего: сталь и бетон. Бетон у Вас есть в изделиях, но у него масса дана в тоннах, а у стали в кг, что приводит к ошибкам, если это все поместить в Техническую спец. металла.
при формировании ведомости расхода стали бетон оказывается между арматурой и закладными изделиями, и в ней не указывается Класс бетона. можно ли его как то в отдельное место вынести?
можете посоветовать, как лучше формировать таблицу, которая бы содержала в себе все конструкции (колонны, балки, плиты...) с указанием количества бетона и стали в них?
можно ли как нибудь получать бетон в кубометрах, а не в тоннах?
Подскажите, какую именно информацию забирвается из dwg файла при импорте его в ТСМ? у меня возникают некоторые конструкции, которые были удалены.
как автоматизированно сделать подгруппы? например, чтобы была большая группа "стены", а в ней подгруппы "ст1","ст2". пересмотрел видео несколько раз, не понял этого момента. там в начале так сделано...
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Ср Апр 30, 2014 10:39 Заголовок сообщения: |
|
|
| BadBoy писал(а): | Здравствуйте. на предприятии (конструкции ЖБ) решили считать расход всего: сталь и бетон. Бетон у Вас есть в изделиях, но у него масса дана в тоннах, а у стали в кг, что приводит к ошибкам, если это все поместить в Техническую спец. металла.
при формировании ведомости расхода стали бетон оказывается между арматурой и закладными изделиями, и в ней не указывается Класс бетона. можно ли его как то в отдельное место вынести?
можете посоветовать, как лучше формировать таблицу, которая бы содержала в себе все конструкции (колонны, балки, плиты...) с указанием количества бетона и стали в них?
можно ли как нибудь получать бетон в кубометрах, а не в тоннах?
Подскажите, какую именно информацию забирвается из dwg файла при импорте его в ТСМ? у меня возникают некоторые конструкции, которые были удалены.
как автоматизированно сделать подгруппы? например, чтобы была большая группа "стены", а в ней подгруппы "ст1","ст2". пересмотрел видео несколько раз, не понял этого момента. там в начале так сделано... |
Подгрупп нету, есть только группы. Это по последнему вопросу.
А по предыдущим: пришлите мне файл где всё будет детально расписано, как нужно сделать и папку свою папку DB приложите (см. папку VetCAD++\App)
|
|
| Вернуться к началу |
|
|
Brendovich
Зарегистрирован: 13.08.2009
Сообщения: 4
|
| Добавлено: Пн Май 05, 2014 12:21 Заголовок сообщения: |
|
|

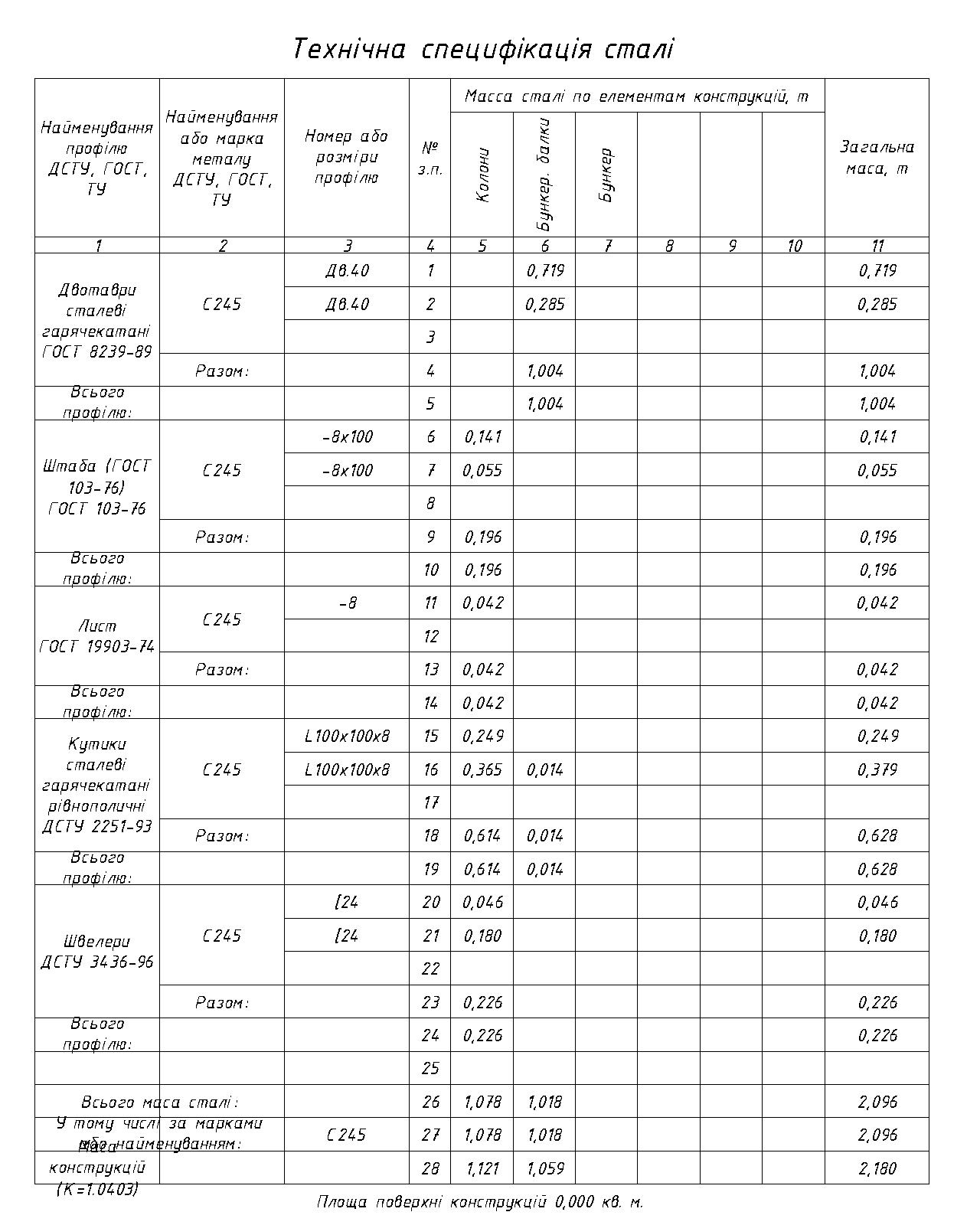

Добрый день. Сегодня начала чудить ТСС. При выводе таблицы в чертеж дублируются одинаковые профиля. Получаются по пару 40 двутавров, 24 швеллеров и т.д.
Как это можно исправить?
| Description: |
|
| Filesize: |
260.55 KB |
| Viewed: |
23745 Time(s) |
|
|
|
| Вернуться к началу |
|
|
|
|
