| Предыдущая тема :: Следующая тема |
| Автор |
Сообщение |
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
 Добавлено: Пт Янв 11, 2013 20:33 Заголовок сообщения: |
 |
|
| unikum85 писал(а): | "Так двутавры по СТО АСЧМ вроде бы только с параллельными полками и идут..."
По СТО АСЧМ есть также балочные и широкополочные - посмотрите в том же SCAD и Лира[/code] |
А разве балочные и широкополочные не с параллельными полками?
Да они то как раз в папке Сортаменты/Каталог профилей присутствуют.
|
|
| Вернуться к началу |
|
 |
unikum85
Зарегистрирован: 28.06.2012
Сообщения: 49
|
| Добавлено: Ср Янв 16, 2013 15:52 Заголовок сообщения: |
|
|
Нашел, не догадался ниже пролистать.
Спасибо.
А с этим вопросом тишина?
Когда добавляю несколько видов профлиста (Н, Нс, С), то в ТСС отображается вот так http://clip2net.com/s/2Hi1l. Также сталкивался с тем, что двутавры также не разбиваются (Б и Ш - все под одним наименованием (столбец №1 не разбивается))
|
|
| Вернуться к началу |
|
|
marcis
Зарегистрирован: 25.04.2012
Сообщения: 506
|
| Добавлено: Ср Янв 16, 2013 20:50 Заголовок сообщения: |
|
|
| unikum85 писал(а): | Нашел, не догадался ниже пролистать.
Спасибо.
А с этим вопросом тишина?
Когда добавляю несколько видов профлиста (Н, Нс, С), то в ТСС отображается вот так http://clip2net.com/s/2Hi1l. Также сталкивался с тем, что двутавры также не разбиваются (Б и Ш - все под одним наименованием (столбец №1 не разбивается)) |
Для технической спецификации профили надо брать из папки "Сортаменты/Каталог профилей" (Читайте справку по Веткаду!). А вы взяли из папки "Прокат". Вот мешанина и получилась.
А двутавры Б и Ш и должны быть под одним названием: "Двутавры стальные гарячекатаные с паралл. гранями полок" СТО АСЧМ 20-93.
|
|
| Вернуться к началу |
|
|
Joker_88_
Зарегистрирован: 01.02.2013
Сообщения: 4
|
| Добавлено: Пт Фев 01, 2013 13:51 Заголовок сообщения: |
|
|
При формировании таблицы "спецификация металлопроката" в Автокаде, есть одна колонка "площадь окрашиваемой поверхности", но дело в том, что она суммирует площадь профилей построчно, а необходимо: для каждого профиля своя площадь окраш. поверх. Можно как-то это воплотить?
v.3.7(R5)
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1910
|
| Добавлено: Пт Фев 01, 2013 15:58 Заголовок сообщения: |
|
|
| Joker_88_ писал(а): | При формировании таблицы "спецификация металлопроката" в Автокаде, есть одна колонка "площадь окрашиваемой поверхности", но дело в том, что она суммирует площадь профилей построчно, а необходимо: для каждого профиля своя площадь окраш. поверх. Можно как-то это воплотить?
v.3.7(R5) |
Можно детальнее? Не понял, как необходимо...
|
|
| Вернуться к началу |
|
|
SLADE
Зарегистрирован: 13.04.2007
Сообщения: 84
Откуда: Minsk-город ГЕРОЙ
|
| Добавлено: Сб Фев 02, 2013 12:49 Заголовок сообщения: |
|
|
| Joker_88_ писал(а): | При формировании таблицы "спецификация металлопроката" в Автокаде, есть одна колонка "площадь окрашиваемой поверхности", но дело в том, что она суммирует площадь профилей построчно, а необходимо: для каждого профиля своя площадь окраш. поверх. Можно как-то это воплотить?
v.3.7(R5) |
Не понял
|
|
| Вернуться к началу |
|
|
Joker_88_
Зарегистрирован: 01.02.2013
Сообщения: 4
|
| Добавлено: Вс Фев 03, 2013 1:07 Заголовок сообщения: |
|
|
| В пн скриншот выложу, будет понятней
|
|
| Вернуться к началу |
|
|
Joker_88_
Зарегистрирован: 01.02.2013
Сообщения: 4
|
| Добавлено: Пн Фев 04, 2013 20:24 Заголовок сообщения: |
|
|

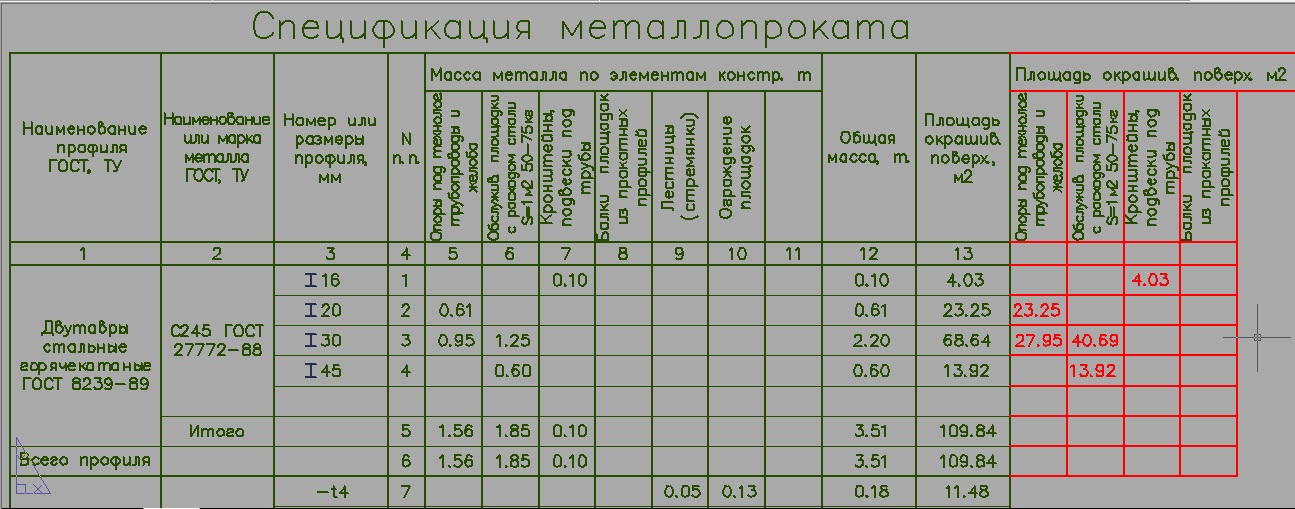

примерно так
| Description: |
|
| Filesize: |
211.65 KB |
| Viewed: |
23363 Time(s) |
|
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1910
|
| Добавлено: Ср Фев 06, 2013 12:52 Заголовок сообщения: |
|
|
| Joker_88_ писал(а): | | примерно так |
Теоретически это возможно сделать. А это действительно надо?
|
|
| Вернуться к началу |
|
|
Joker_88_
Зарегистрирован: 01.02.2013
Сообщения: 4
|
| Добавлено: Ср Фев 06, 2013 16:27 Заголовок сообщения: |
|
|
| Вообще-то такое дополнение не помешало бы. Но если практически это "дюже" сложно, то лучше тогда не заморачиваться.
|
|
| Вернуться к началу |
|
|
GUMA
Зарегистрирован: 07.02.2013
Сообщения: 2
|
| Добавлено: Чт Фев 07, 2013 5:53 Заголовок сообщения: |
|
|
| Подскажите пожалуйста почему при расчете тех. спецификации стали не считает площадь окр. поверхности
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1910
|
| Добавлено: Чт Фев 07, 2013 14:46 Заголовок сообщения: |
|
|
| GUMA писал(а): | | Подскажите пожалуйста почему при расчете тех. спецификации стали не считает площадь окр. поверхности |
Читайте ответ http://vetcad.ru/vetcad_forum/viewtopic.php?p=2400#2400 , а именно
| marcis писал(а): | | Для технической спецификации профили надо брать из папки "Сортаменты/Каталог профилей" |
|
|
| Вернуться к началу |
|
|
GUMA
Зарегистрирован: 07.02.2013
Сообщения: 2
|
| Добавлено: Пт Фев 08, 2013 5:28 Заголовок сообщения: |
|
|
Спасибо за ответ!
|
|
| Вернуться к началу |
|
|
dikson1984
Зарегистрирован: 02.04.2011
Сообщения: 209
Откуда: Казань
|
| Добавлено: Чт Фев 21, 2013 9:14 Заголовок сообщения: |
|
|
Получается огромная спецификация как показано в картинке, и даже в формат А0 не уместится. Сто раз менялся количество стали в проекте и еще сто раз будет меняться, и спецификацию нужно оперативно обновлять... Срочно нужно как то это поправить... хотя бы добавить возможность разбивать на несколько столбиков...
_________________
No. 736-VET |
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1910
|
| Добавлено: Пт Фев 22, 2013 10:40 Заголовок сообщения: |
|
|
| dikson1984 писал(а): | Получается огромная спецификация как показано в картинке, и даже в формат А0 не уместится. Сто раз менялся количество стали в проекте и еще сто раз будет меняться, и спецификацию нужно оперативно обновлять... Срочно нужно как то это поправить... хотя бы добавить возможность разбивать на несколько столбиков...
|
Нужно использовать Layuot'ы. В Layout разместить форматку и несколько вьюпортов (видовых окон) которые и будут разбивать спецификация на несколько частей. В модели она будет цельной, просто вставлять нужно будет все время в одну и ту же точку.
|
|
| Вернуться к началу |
|
|
|
