Виталий здравствуйте.... Как ваше ничего?)))) Виталий есть еще не большая просьба можно для обозначения узла в кружке 10 мм который там где поле лист. По клику на правую клавишу мышки чтобы было доступоно вставить поле. просто я работаю с подшивкой и мне удобно сразу ставить ссылку на лист подшивки через поле. Тоже самое для маркировочного обозначения узла на чертеже и потом все названия если что будут меняться а втоматом. Хоть за этим следить не надо будет... А и еще забыл спросить где можно дописать еще типы сварок в каких файлах и можно их тоже редактировать?

[kash]

при построении "номера узла" в настройках разделены высоты верхнего и нижнего текстов, однако оба текста ставит высотой нижнего текста из настроек.
при построении "замаркировать узел" нужно, чтобы верхний и нижний тексты имели разную высоту текста.
нужно выделить в отдельную команду ломаное "сечение". она в общем то и нах не нужна (раз за 1000 использований), но каждый раз приходиться нажимать лишний раз кнопку.
нужно, чтобы команда "сварной шов" не только выбирала сама слой из настроек, но также и вес(не обязательно по слою), а то чертит только текущим весом линии

[kash]

у меня почему то, если в яндексе/гугле искать ВЕТКАД, то при переходе по первой ссылке перенаправляет на какой то левый адрес, хоть и написано веткад.ру

[VetalBY]

[Gorbun]

можно ли настроить ломаную линию под себя? если можно, то как?

[VetalBY]

[Владимир_Т]

по ГОСТ 2.304-81* толщина линий текста зависит от высоты текста так для шрифта тип Б толщина линий составляет для текста высотой до 1,8 мм - 0,18 мм; 2,5 - 0,25; 3,5 - 0,35; 5,0 - 0,5; 10,0 - 1,0 и т.д.
Почему-бы в настройках веткада в п."вес текста" не добавить пункт "настроить". По которому переходишь в меню где задаются цвет и вес текста в зависимости от высоты шрифта.
И неплохо было бы добавить также галочку "менять при редактировании".

[SLADE]

[Владимир_Т]

Веткад может понять высоту тексту из значения текущего масштаба например высота 250 а текущий масштаб 25 то высота текста 10.
Это способ №1.

способ №2 - масштаб текста можно принимать из масштаба типа линии текста (например текст высотой 250 нарисован линией с масштабом 100 т.е. высота текста 2,5)

способ №3 аналитический я в чертежах в основном использую текст высотой 2,5 т.е текст высотой 250 нарисован с масштабом 100. Продолжая дальше эту идею то для текстов стандартной высоты используемых в чертежах (1,8; 2,5; 3,0; 3,5; 4,0) и стандартных масштабов (5; 10; 20; 25; 50; 100) высота текста не совпадает. Например текста высотой 150 это только текст 3,0 при масштабе 50

и способ №4 если текст аннотативный то высота текста берется из свойств объекта текст

[Владимир_Т]

Виталий подниму старую тему:

[VetalBY]

[AntonT]

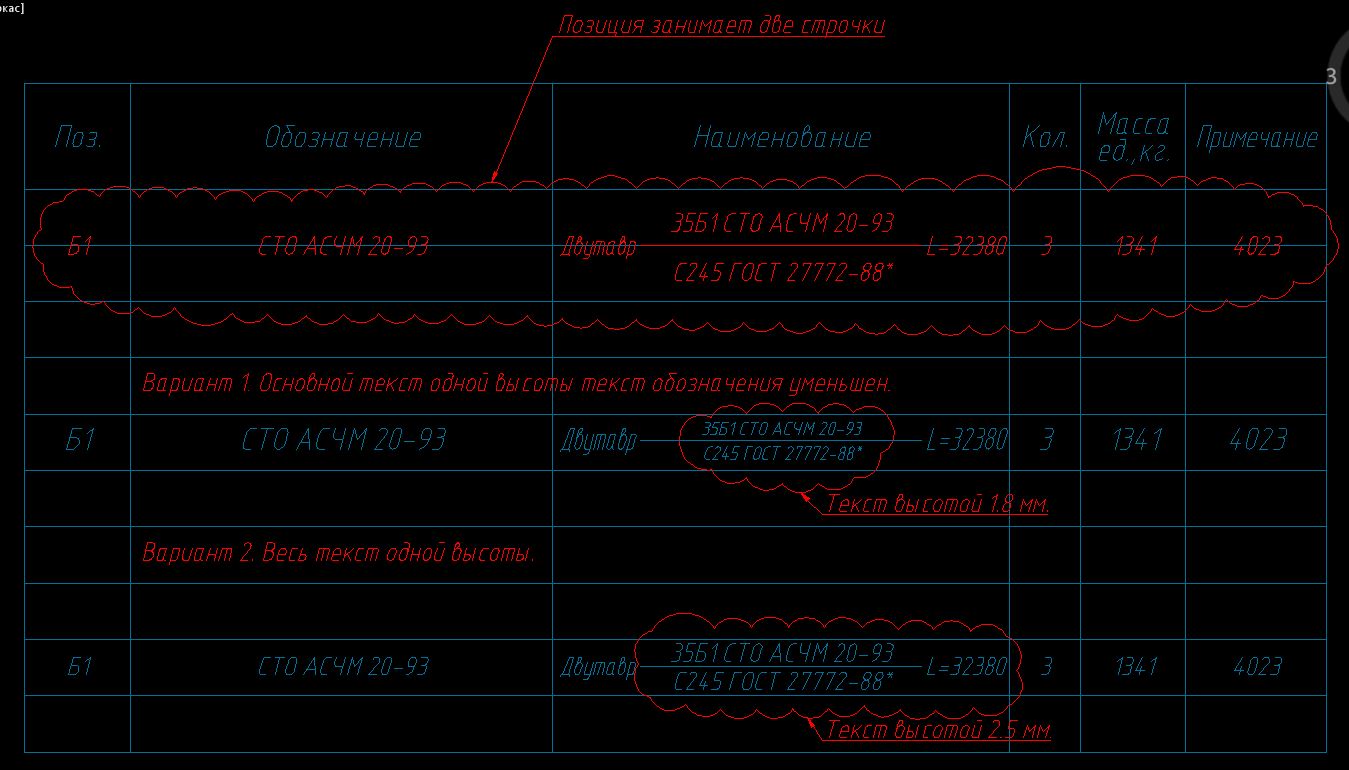

Добрый день, очень хотелось решить такой вопрос, при вставке позиции металлопроката она занимает две строчки в спецификации, можно конечно вставить, а потом переместить за ручки, но хочется, чтобы позиция вставлялась сразу в строчку 8мм.

[MichaelBY]

Заполнение спецификаций - настройки - основные и там ставим галочку все записи вписывать по высоте в оду строкой высотой 8 мм

[AntonT]

MichaelBY Спасибо.
VetCAD не перестает удивлять своей продуманностью.

[Just_Rock]

хотелось бы видеть в новой версии линию разрыва для труб, а так же обозначения отверстия круглого в плане. Можно было бы добавить условные обозначения болтов по ГОСТ 21.502-2007 0 очень удобно для КМ
