| Предыдущая тема :: Следующая тема |
| Автор |
Сообщение |
leenur
Зарегистрирован: 27.02.2009
Сообщения: 1
Откуда: Казань
|
 Добавлено: Пт Фев 27, 2009 10:11 Заголовок сообщения: Проблема со спецификацией стали. |
 |
|
Почему когда в менеджере конструкций указываешь количество конструкций оно при составлении спецификации металла не учитывает это количество, а считает все в одном экземпляре. для чего тогда в менеджере конструкций нужен столбец "количество"
|
|
| Вернуться к началу |
|
 |
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Пн Мар 02, 2009 11:54 Заголовок сообщения: Re: Проблема со спецификацией стали. |
|
|
| leenur писал(а): | | Почему когда в менеджере конструкций указываешь количество конструкций оно при составлении спецификации металла не учитывает это количество, а считает все в одном экземпляре. для чего тогда в менеджере конструкций нужен столбец "количество" |
Для того, чтобы количество было учтено в обычной спецификации либо в ТСМ (хотя имеет ли это смысл для ТСМ - решать вам, но возможность такая есть), надо еще в графе "Номер столбца" поставить отрицательное число, например -1.
|
|
| Вернуться к началу |
|
|
_SerJ_
Зарегистрирован: 28.07.2008
Сообщения: 5
Откуда: Минск
|
| Добавлено: Пн Мар 16, 2009 0:15 Заголовок сообщения: Проблема с бланком спецификации |
|
|
Доброго времени суток! У меня возникла проблема со спецификацией несколько иная.
У меня на работе установлен VETCAD++ 3.5 и обновления все которые были (вообще). Если сразу открывая любой файл AutoCADa вызвать кнопкой "Заполнение спецификаций" и там вызвать команду "Бланк спецификаций" то команда работает нормально, т.е. можно задать количестве строк спецификации. Но если открывая файл сначала вынести позиции и сделать все предварительные действия (создать конструкцию и т.д.) а потом попытаться через кнопку "Заполнение спецификаций" вызвать "Бланк спецификации" то он пишет что выполняется недопустимая операция (показывает табличку ошибки и бланк спецификации не строит).  Иногда это бывает не совсем удобно когда нет в файле другого какого бланка спецификации. Какое количество позиций необходимо вынести чтобы появилась ошибка я не проверял.
Если есть необходимость могу на работе скопировать картинку ошибки и выложить (сейчас под рукой нет)
Хотел еще сказать что так же стоит у меня на работе СПДС и Project Studio.
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Вт Мар 17, 2009 18:50 Заголовок сообщения: |
|
|
| Покажите картинку. А то не совсем понятно из описания какая ошибка выскакивает.
|
|
| Вернуться к началу |
|
|
AleksOr
Зарегистрирован: 27.03.2009
Сообщения: 3
|
| Добавлено: Пт Мар 27, 2009 23:00 Заголовок сообщения: Техническая спецификация металла |
|
|
| Добрый вечер. Подскажите пожалуйста, почему когда я выбираю позиции на чертеже то в спецификации учитывается количество конструкций, а когда выбираю из спецификации то нет. И еще вопрос если у меня допустим есть несколько ферм они занесены в базу изделий в ТСМ будет расписан метал который входит в конструкцию и с колличеством умноженным на количество конструкции.
|
|
| Вернуться к началу |
|
|
_SerJ_
Зарегистрирован: 28.07.2008
Сообщения: 5
Откуда: Минск
|
| Добавлено: Вс Мар 29, 2009 17:35 Заголовок сообщения: |
|
|

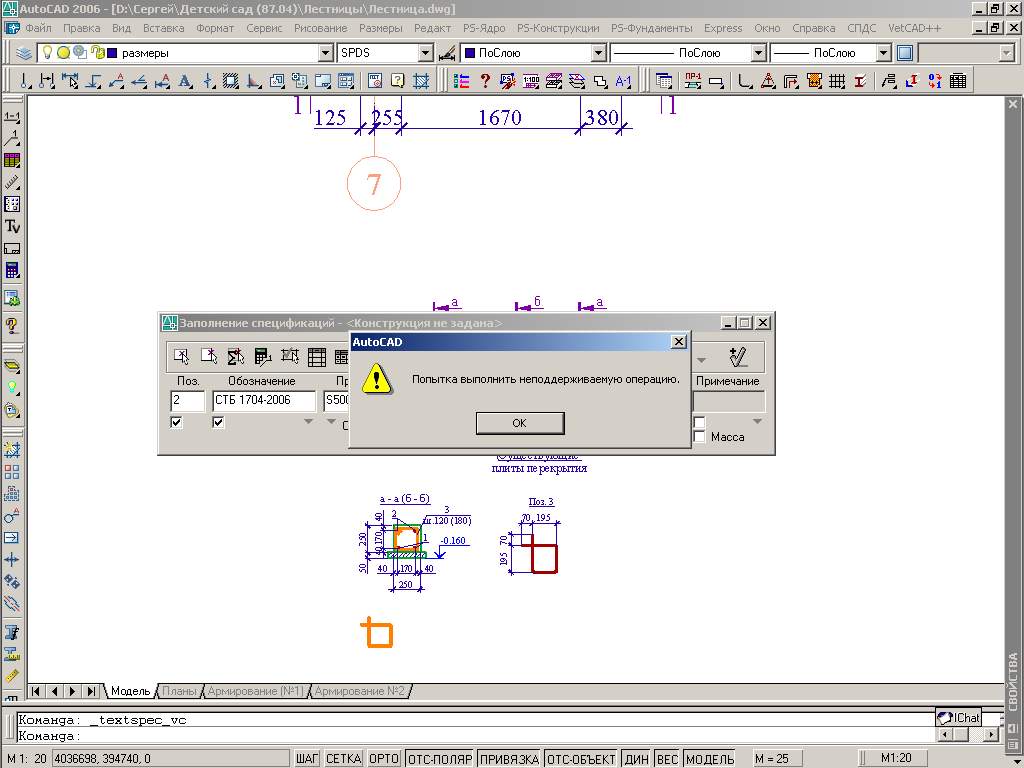

Здравствуйте! По поводу ошибки с созданием спецификации, вот наконец-то выкладываю скриншот
| Description: |
|
| Filesize: |
88.76 KB |
| Viewed: |
37408 Time(s) |
|
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Пн Мар 30, 2009 16:20 Заголовок сообщения: |
|
|
| _SerJ_ писал(а): | | Здравствуйте! По поводу ошибки с созданием спецификации, вот наконец-то выкладываю скриншот |
Отправил исправление почтой...
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Пн Мар 30, 2009 16:21 Заголовок сообщения: Re: Техническая спецификация металла |
|
|
| AleksOr писал(а): | | Добрый вечер. Подскажите пожалуйста, почему когда я выбираю позиции на чертеже то в спецификации учитывается количество конструкций, а когда выбираю из спецификации то нет. И еще вопрос если у меня допустим есть несколько ферм они занесены в базу изделий в ТСМ будет расписан метал который входит в конструкцию и с колличеством умноженным на количество конструкции. |
Чтобы учитывалось количество конструкций, в колонке "Номер столбца" должно стоять отрицательное значение, например -1.
|
|
| Вернуться к началу |
|
|
Паша Шамрук
Зарегистрирован: 02.04.2008
Сообщения: 13
|
| Добавлено: Ср Апр 08, 2009 15:31 Заголовок сообщения: |
|
|
А что делать когда много разных позиций с одинаковм названием , например t=10мм. Когда заново назначаеш эту позицию другой детали атрибуты позиции автоматически присваиваются с предедущей позиции.  И еще я проставляю позиции на листах - а при сборе позиций нельзя поменять листы.
|
|
| Вернуться к началу |
|
|
wetr
Moderator
Зарегистрирован: 29.08.2007
Сообщения: 128
Откуда: Владивосток
|
| Добавлено: Чт Апр 09, 2009 1:58 Заголовок сообщения: |
|
|
| Паша Шамрук писал(а): | | А что делать когда много разных позиций с одинаковм названием , например t=10мм. Когда заново назначаеш эту позицию другой детали атрибуты позиции автоматически присваиваются с предедущей позиции. |
Может быть присваивать разные конструкции?
|
|
| Вернуться к началу |
|
|
Паша Шамрук
Зарегистрирован: 02.04.2008
Сообщения: 13
|
| Добавлено: Чт Апр 09, 2009 11:55 Заголовок сообщения: |
|
|
Может быть присваивать разные конструкции?[/quote]
Пробовал , отчасти помогает , приходится на одну позицию вешать общий расход , а остальные делать без конструкции. А как можно конструкцию обозвать маркой (вместе с профилями и т.п.) и ее повесить на позицию ( на подобии как с каркасами) .
|
|
| Вернуться к началу |
|
|
_SerJ_
Зарегистрирован: 28.07.2008
Сообщения: 5
Откуда: Минск
|
| Добавлено: Сб Апр 11, 2009 0:15 Заголовок сообщения: |
|
|
| Добрый вечер! по поводу ситуации со спецификацией : с почты взял Ваш файл VetalBYи вставbk все как полагается , но к сожалению все равно таже ошибка возникает (причем не сразу а после работы в 1-2 часа)
|
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Пн Апр 13, 2009 14:30 Заголовок сообщения: |
|
|
| _SerJ_ писал(а): | | Добрый вечер! по поводу ситуации со спецификацией : с почты взял Ваш файл VetalBYи вставbk все как полагается , но к сожалению все равно таже ошибка возникает (причем не сразу а после работы в 1-2 часа) |
Я выслал arx только для 2006 акада (так как на скриншоте именно он). Окошко появляется на 2006 акаде?.
|
|
| Вернуться к началу |
|
|
Bugay
Зарегистрирован: 31.05.2007
Сообщения: 57
|
| Добавлено: Ср Апр 15, 2009 16:29 Заголовок сообщения: |
|
|
В технической спецификации не хватает двух граф 1.Количество, шт 2. Длинна, мм. Что требует СТБ 21.504-2005 Приложение Б(Формы таблиц на чертежах КМ). Просьба добавить два столбца.
_________________
нету смысла в этой строчке |
|
| Вернуться к началу |
|
|
VetalBY
Site Admin
Зарегистрирован: 22.03.2007
Сообщения: 1909
|
| Добавлено: Чт Апр 16, 2009 17:37 Заголовок сообщения: |
|
|
| Bugay писал(а): | | В технической спецификации не хватает двух граф 1.Количество, шт 2. Длинна, мм. Что требует СТБ 21.504-2005 Приложение Б(Формы таблиц на чертежах КМ). Просьба добавить два столбца. |
Сделано уже. В настройках появился флажок выводить эти столбцы или нет. У кого нет этой галочки, а очень надо  пишем на e-mail, вышлю обновление. На сайте архивы обновлены.
>>Bugay
Выслал на e-mail.
|
|
| Вернуться к началу |
|
|
|
