Уважаемые мастера! Подскажите.
В последней версии VetCAD++3.11 есть замечательные блоки армирования, в них легко меняются толщины линий, размеры стрелок, слои, шрифты...
А в папке sample есть блоки армирования для VetCAD++3.9, но один из них не дружит с масштабом 1:100, а второй при вхождении в него не возможно приблизить для редактирования.
Помогите, пожалуйста, отмасштабировать и отредактировать блоки армирования для VetCAD++3.9.
Спасибо!

[Святослав]

Блоки армирования

[VetalBY]

[alius]

Всем привет. Просьба к мастерам. Не найдется ли желающий благодетель переделать дин. блок армирования так, что бы можно было применять его для простановки позиций на видах сбоку/сверху балок и др подобных конструкций. Т.е. длину стержня задавать вручную, а расх. собирается с длины распределения хомута. Файл для иллюстрации прилагаю. Если конечно усмотрите в таком блоке общественно полезное (я то усматриваю, но делать не умею).
Надеюсь, просьба не слишком наглая, если так, то пардон

[Dim]

Задавайте длину вручную, ничто вам не мешает это делать

[alius]

Вы правы, конечно, ничто не мешает. Но тогда он будет торчать за габариты конструкции, поскольку вслед за изм. в св-вах изменится и графика. Не вариант, как Вы полагаете?

[Dim]

Так вы значение атрибута меняйте , а не параметры блока...

[alius]

To Dim

О, а я не понял по неграмотности, принял за отписку и давай ехидничать. Пардон. Спасибо за совет. Это к сожалению не совсем то, что представлялось, ну хоть так. Не все проектировщики обязательно хорошие автокадчики, и не собираются. Некоторым нужен готовый инструмент, не требующий лазанья за пределы gui, так сказать. Еще раз спасибо за внимание и совет.

[marcis]

[alius]

[marcis]

Сделал блок заново на основе своего.

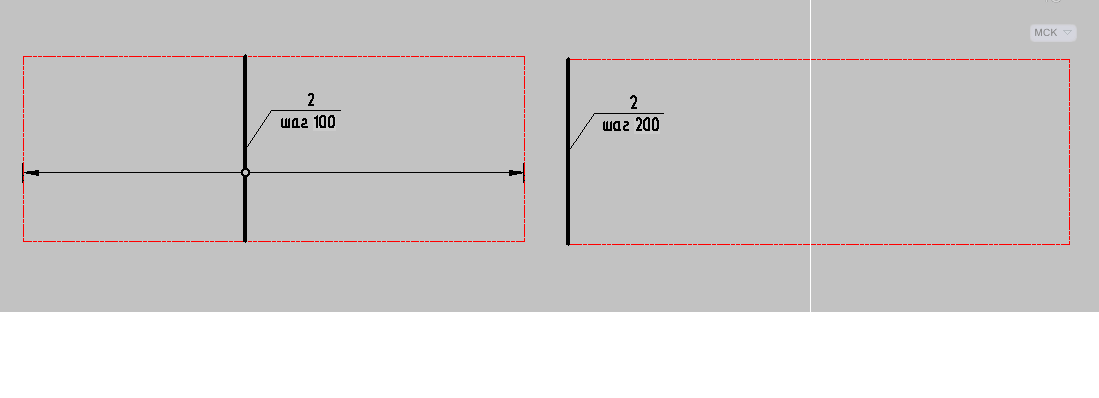

Два варианта (видимости):
- С диапазоном распределения ("стрелки")
- просто стержнем ("стержень") - удобно, когда есть участки с переменным шагом. При выборе этой видимости количество стержней автоматически уменьшается на 1.
Формула расчета учитывает масштаб чертежа в модели. Размер текста выноски масштабируется стрелкой.
При желании можете сами исправить "шаг" на "ш." Хотя по ГОСТу правильно "шаг"

Да...скинулся совсем другой блок
Удалил вложение. Завтра закину повторно с рабочего компа.

[marcis]

Выкладываю подправленный блок. Полного автоматизма не получится. Если участки с переменным шагом хомутов идут один за другим, то в последнем участке будет на один хомут меньше.
Так что будет две ручки выбора: видимости и корректировка кол-ва стержней. Если выбран вид "стрелки" или последний участок "стержней", тогда левой ручкой выбираем "0" (по умолчанию 0 уже стоит).
А если выбраны остальные участки "стержней" - выбираем "-1"
В атрибутах FILE и CLASS можно вписать "по умолчанию" данные из вашей базы данных (у меня это "Арматура" и "A-I") для ускорения ввода данных.
Шаг лучше менять в окне установки позиции ("Н.Текст)

[alius]

to marcis
Да, вижу. Простите, что тяну с ответом. Сейчас нет возможности заняться. На первый взгляд это как раз то, что и спрашивал, Вы все правильно поняли. И подход вполне логичный, с 1; -1 кол-вом. Что такое полная автоматизация -не понял. По-моему это и есть полная. И хомуты же разные бывают. От кручения, трещин, сдвоенные, диаметр. Но не вполне понял как рулить исх. дин. блоком. Как будет возможность, сделаю видосик для наглядности, посмотрите по возможности? И спасибо за Вашу работу (честно говоря, не надеялся.

[marcis]

Да не за что
Я ведь не бескорыстно делал этот блок. Самому часто приходилось рисовать участки с хомутами
Под полной автоматизацией я имел в виду оставить только одну ручку выбора. Чтобы при выборе определенного вида блока автоматически корректировалось количество стержней. Да так вообще-то и сделал. Просто добавил еще одну видимость "стержень посл".

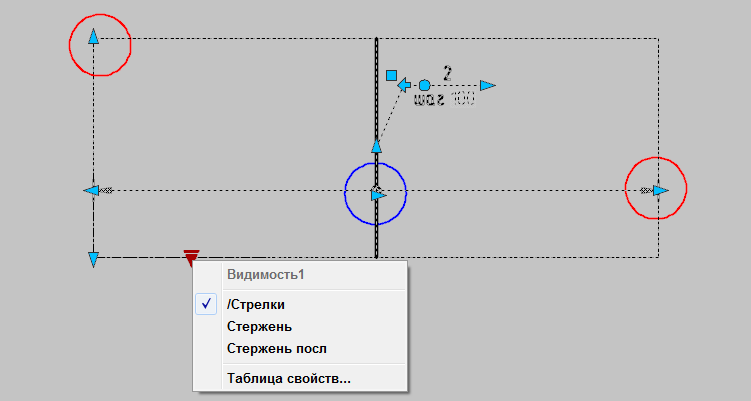

Ну, управляется блок как обычно. Ручками в красных кружках меняются длина стержня (отражается только на графике) и длина раскладки (определяет кол-во стержней). Ручка в синем кружке двигает стержень по горизонтали и стрелки по вертикали.
Выноска двигается по стержню, перемещается вверх-вниз, влево-вправо, зеркалится, текст масштабируется и вращается. Подергаете за ручки и разберетесь.
Шаг лучше менять в окне установки позиции (так быстрее).
Выставив данные по арматуре и растянув на нужную длину стержень, блок можно копировать и потом менять шаг и длину раскладки (не забыв до этого сделать его обновляемым)
Зона раскладки при распечатке не будет видна (Defpoints)

[KEHT]

А почему в одних блоках когда двигаешь за ручки длина стержня в свойствах меняеться, а в других нет?
